Cenon CAM - Fertigung mit Stil

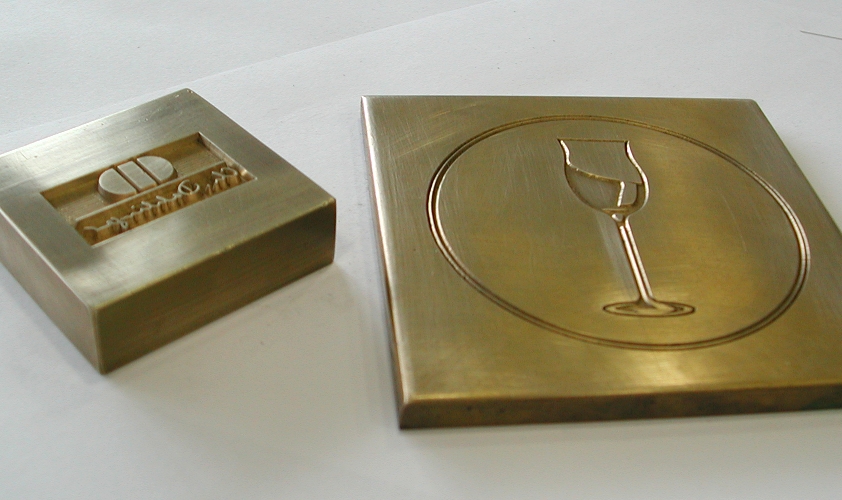

Cenon ist eine ausgereifte Lösung für die Fertigung. Sie können mit Hilfe von Cenon alle Arbeitsabläufe, wie beispielsweise Schneiden, Gravieren, Fräsen, Bohren, Plotten, Falzen, etc., mit einem einzigen Programm realisieren. Darüberhinaus bietet Cenon Leistungsfunktionen für spezielle Anforderungen unterschiedener Fertigungsbereiche.
Mit der aufgeräumten Bedienoberfläche unter Apple macht das Arbeiten ausserdem richtig Spass.

Fertigung in Industrie, Werbetechnik oder Modellbau

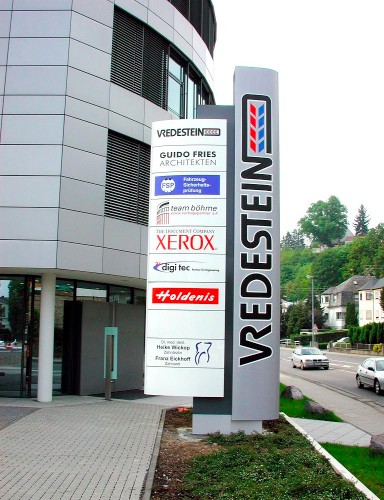

Cenon wurde sowohl für die Fertigung im industriellen Bereich als auch für die Fertigung in der Werbetechnik oder im Modellbau ausgelegt. Mit Cenon ist es gelungen viele Anwendungsgebiete in einem einfach zu bedienendem Programm zu integrieren, ohne dass Sie dabei Kompromisse im Hinblick auf Bedienkomfort eingehen müssen.

Konzept

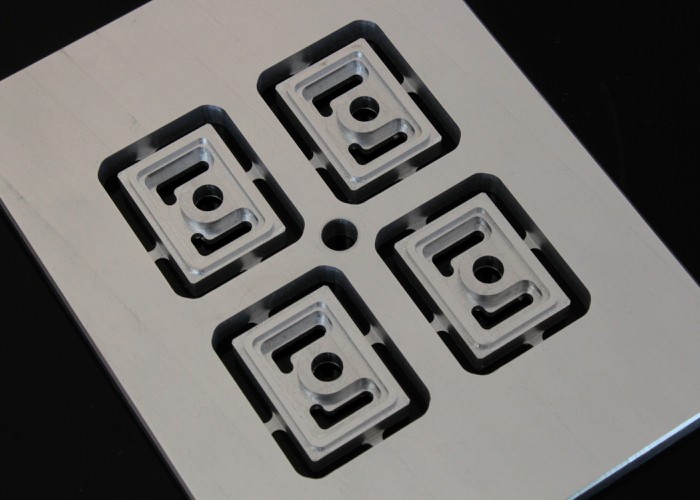

Mit Cenon können alle System-Schriftarten genutzt werden, insbesondere hochwertige Type 1 und OpenType-Schriften. Ausserdem können Sie mit Cenon Werkstücke aus allen Datenformaten (PostScript, PDF, DXF, HPGL, Gerber, SVG, etc.) ohne aufwendige Nachbearbeitung fertigen. Alle Berechnungen, wie etwa Werkzeugradiuskorrekturen, werden in Fliesskommagenauigkeit durchgeführt. Wenn Sie z.B. Aussparungen in eine Frontplatte fräsen möchten oder Schilder aus einem Werkstück ausfräsen möchten, wird die Werkzeugradiuskorrektur mit einem Click automatisch nach innen bzw. aussen durchgeführt.




  Daten-Import

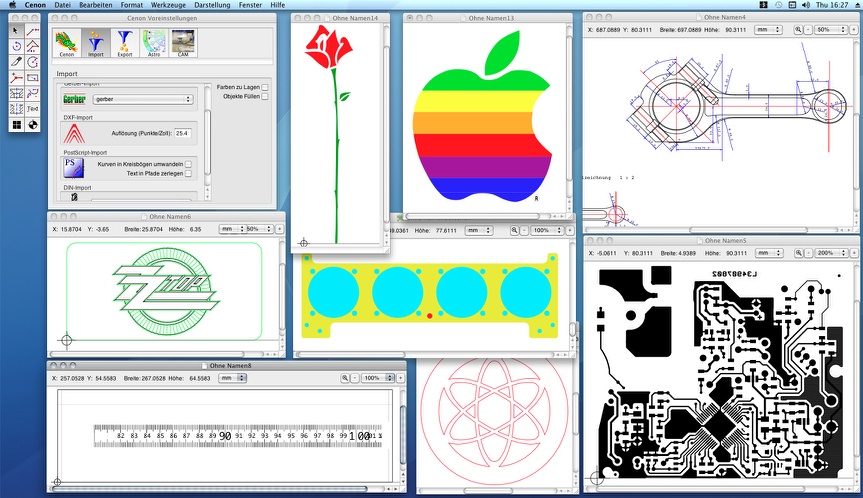

Für eine möglichst problemlose Datenübernahme benötigt man einen vielseitigen Daten-Import Cenon bietet: PostScript (PS, EPS), PDF, Adobe-Illustrator (mit PS-Header), DXF, SVG, Gerber, HPGL, Bohrformate nach DIN/ISO (Sieb&Mayer, Excellon, Wessel), NC-Daten/G-Codes).
Darüberhinaus bietet Cenon den Import von Text-Listen, Raster-Bildern (JPG, PNG, GIF, TIFF, ...) sowie icut.
In der Serienfertigung ist mit Hilfe eines Bar-Code Lesers das automatische Laden von vorbereiteten Fertigungs-Daten möglich.


  Daten-Aufbereitung

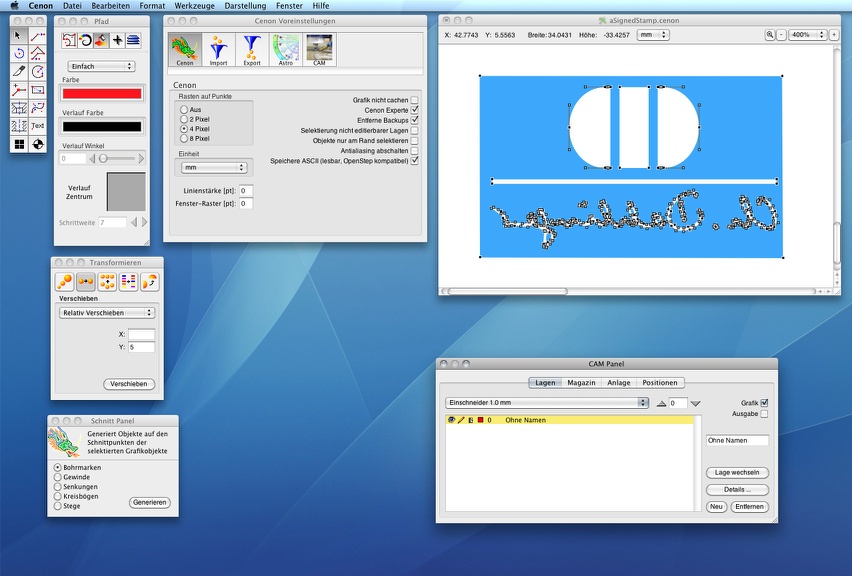

Zur Nachbearbeitung der importierten Daten stehen mächtige Editierfunktionen zur Verfügung. Diese erlauben auch die Gestaltung komplexer Grafiken direkt in Cenon mit: (Poly-)Linien, Kreisen, Kreis-Segmenten, Bezierkurven, komplexen Pfaden und Gruppen. Dazu kommen Text-Boxen mit RTF-fähigem Text-System. Ausserdem Raster-Bilder. Weiter bietet Cenon Senkungen, Gewinde, Bohrungen, Markierungen und Stege.
Transformationen wie Verschieben und Drehen bis zu komplexen Grafik-Manipulationen wie Vereinigung und Ausstanzen stehen bereit.


  Ausgabe Vorbereitung (Pre-Production)
Cenon bietet eine enorm praktische Zuordnung von Bearbeitsschritten zu Lagen.
Neben der Zuordnung von Werkzeugen verlangt die masshaltigen Fertigung dabei wichtige Werkzeug-Korrekturen (Innen-/Aussen-Korrektur, Ausspitzen beim Gravieren), sowie Füllalgorithmen (Linienfüllung in beliebiger Richtung, Konturfüllung).

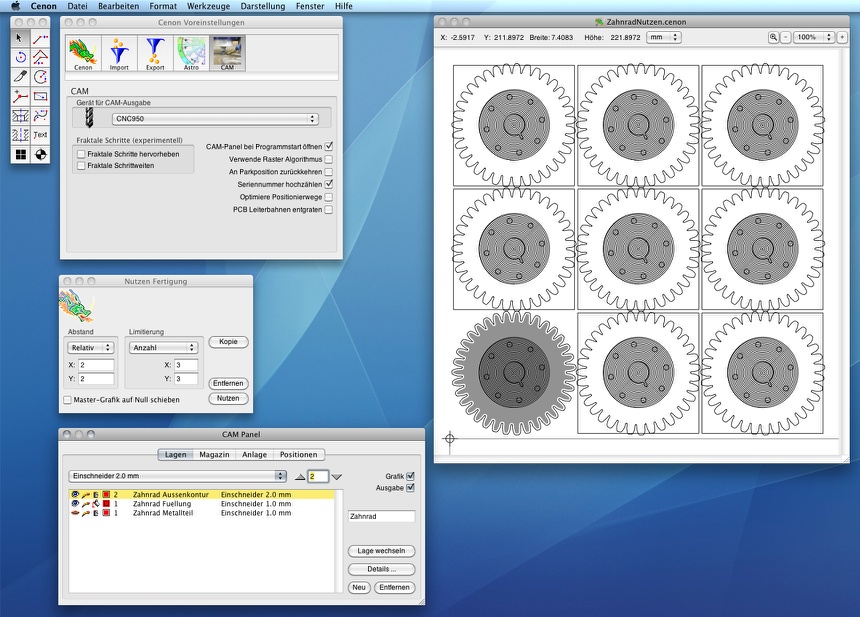

Auch eine Nutzen-Generierung mit Seriennummer-Funktion wird geboten, sowie Anfahrwinkel, Stufenweise Bearbeitung, Schlichten.

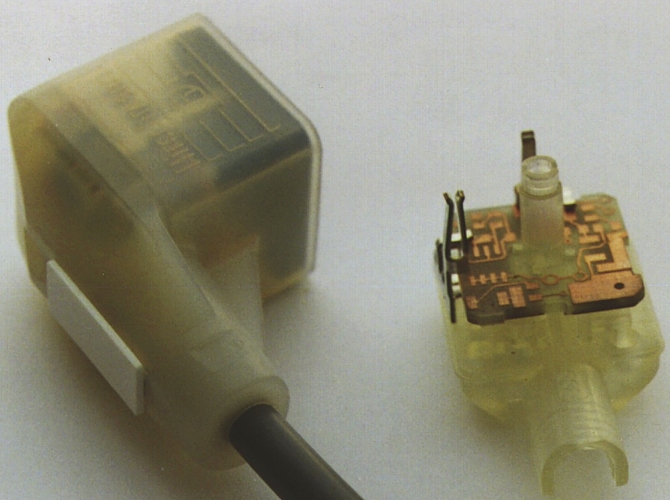

Weiter gibt es Spezial-Features wie eine Relief Funktion, oder die Leiterplatten-Prototypen Fertigung.



  Einfachste Bedienung der Maschine (Production)
Cenon integriert die Fähigkeit CNC-Maschinen direkt zu steuern. Cenon besitzt dazu einen Positionsspeicher, Werkzeug-Magazine, und nicht zuletzt das Kontroll-Panel.

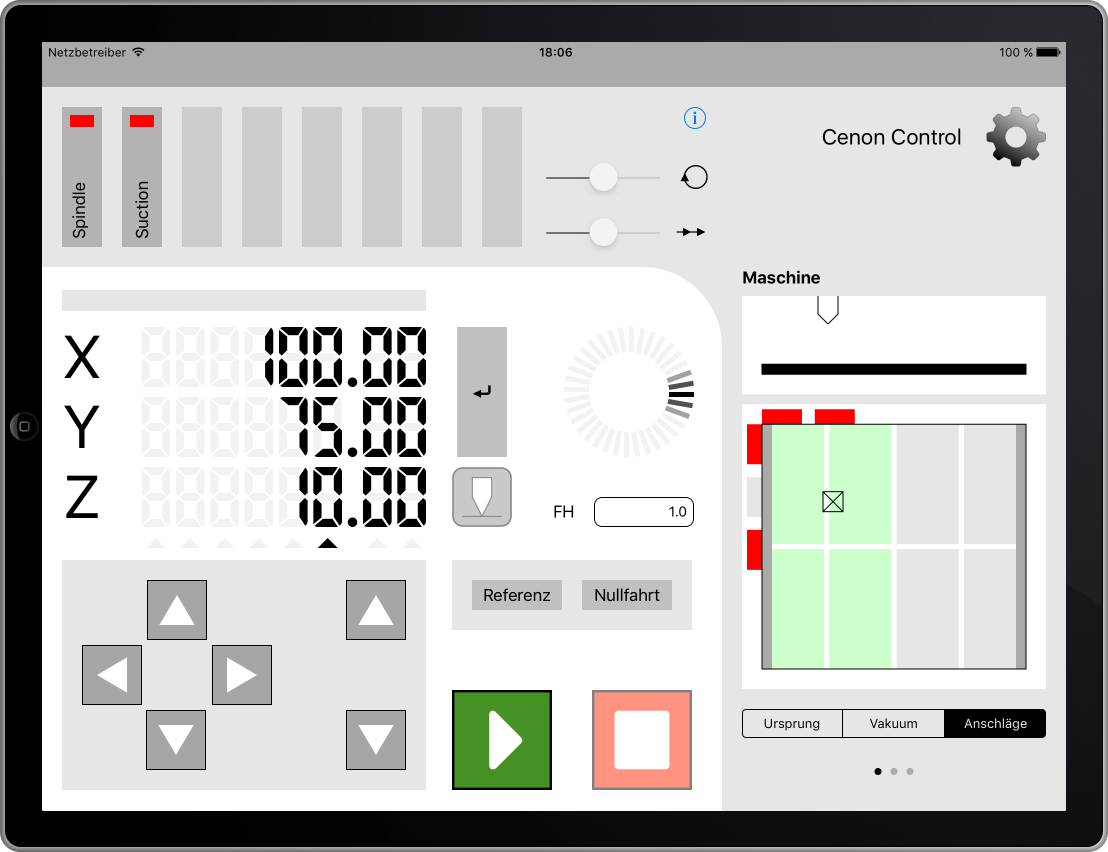

Das Kontrol-Panel erlaubt die Positionierung der Maschine, sowie das anschliessende Starten und jederzeitige Unterbrechen der Ausgabe. Maschinenfunktionen wie Spindel-Drehzahl und Vorschub können noch während der Ausgabe angepasst werden. Manuelle Schalter erlauben bei Bedarf auch eine manuelle Schaltung von Kühlung, Spindel, Spannvorrichtungen, etc.

In Verbindung mit der optionalen Kamera-Vermessung ist Cenon in der Lage Werkstücke zu vermessen und die Ausgabe passend zu transformieren. Dies wird nur durch die direkte Steuerung der Maschine möglich.
Alternativ ist aber auch die Ausgabe der vorbereiteten Fertigungsdaten in eine Datei möglich, zur anschliessenden Ausgabe auf eine Terminal-basiernde Maschine.





Maschinen


Cenon kann die meisten marktüblichen Maschinen und CNC Controller steuern.

Über unsere System-Seite erhalten Sie einen Überblick über ausgewählte Systemzusammenstellungen. Ausserdem können Sie dort ein individuelles Angebot direkt bei unseren Partnern anfordern.


Cenon - produktiv seit 1992
